Die Bedeutung der Kranbeleuchtung auf Baustellen

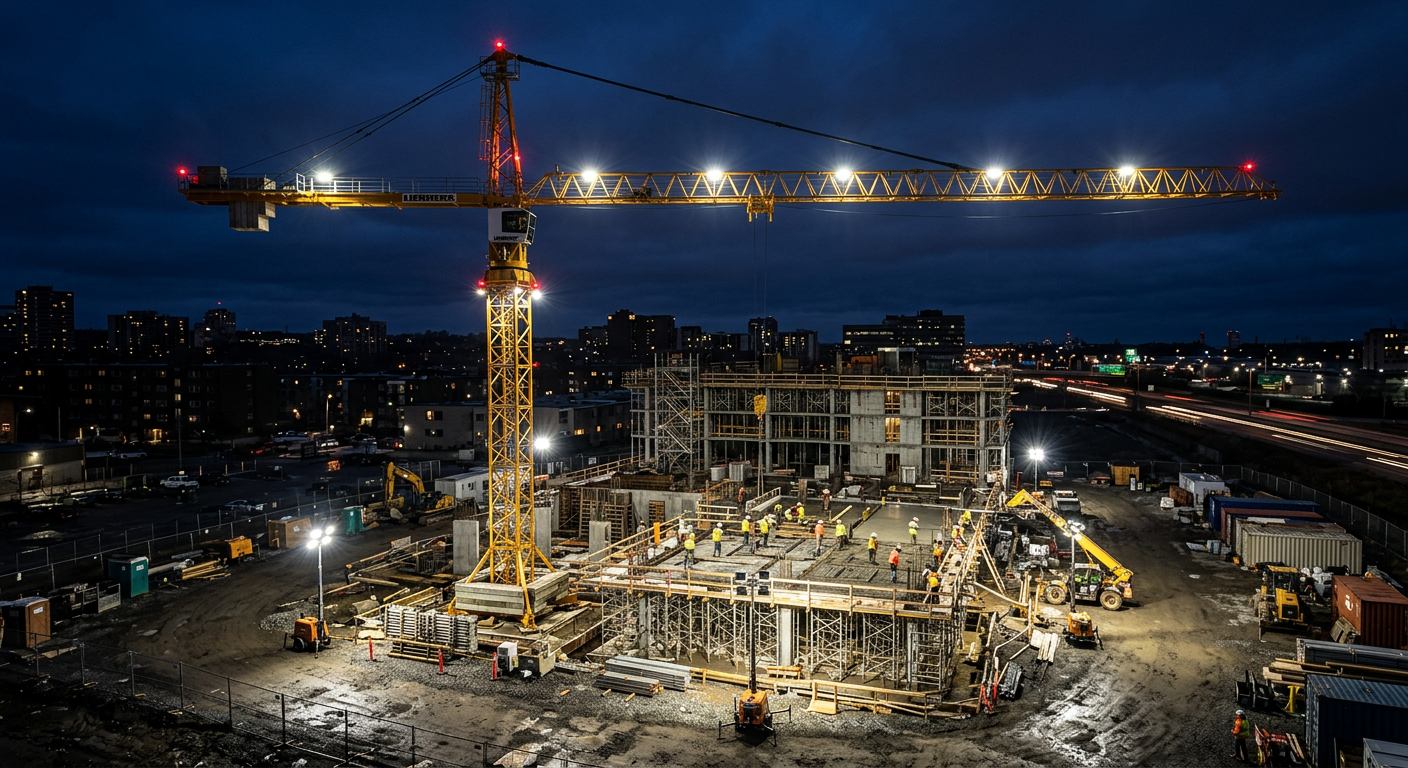

Ein großer Baustellenkran ist bei Nacht beleuchtet, um die Arbeiten auf der Baustelle zu ermöglichen.

Die Beleuchtung von Baustellenkränen stellt einen essenziellen Faktor für die Sicherheit und Effizienz im Betrieb dar, insbesondere bei Arbeiten während der Dämmerung, in der Nacht oder bei schlechten Sichtverhältnissen. Eine adäquate Beleuchtung gewährleistet die notwendige Sichtbarkeit des Krans selbst sowie des gesamten Arbeitsbereichs. Dies minimiert das Risiko von Unfällen durch Kollisionen oder Fehlmanöver und ermöglicht präzises Arbeiten. Der Kranführer ist auf eine klare Sicht auf die Last, den Haken und den Absetzbereich angewiesen, während auch andere auf der Baustelle tätige Personen den Kran und seine Bewegungen jederzeit erkennen müssen.

Arten und Anwendungen der Kranbeleuchtung

Bei der Beleuchtung von Kränen auf Baustellen kommen unterschiedliche Systeme zum Einsatz, die spezifische Funktionen erfüllen:

  • Arbeitsbereichsbeleuchtung: Diese besteht typischerweise aus leistungsstarken Flutlichtstrahlern, die den Bereich unterhalb des Hakens, den Lastweg und den Absetzbereich ausleuchten. Sie ermöglichen dem Kranführer und dem Einweiser, die Lastbewegungen präzise zu verfolgen.
  • Sicherheits- und Warnbeleuchtung: Hierzu zählen Positionsleuchten am Ausleger, an der Kranspitze und am Gegenausleger. Diese dienen der weithin sichtbaren Kennzeichnung des Krans als Hindernis, besonders bei Dunkelheit oder Nebel. Oft werden hierfür rote oder orangefarbene Warnleuchten verwendet.
  • Kabinenbeleuchtung: Die Beleuchtung in der Krankabine sorgt für eine blendfreie Arbeitsumgebung des Kranführers und gewährleistet die Ablesbarkeit der Instrumente.
  • Optional: Markierungsbeleuchtung am Haken: Eine zusätzliche Beleuchtung direkt am Kranhaken oder der Last kann die Präzision beim An- und Abhängen von Lasten weiter verbessern und die Sichtbarkeit des Lastbereichs erhöhen.

Technische Anforderungen und Normen

Die Auswahl und Installation von Kranbeleuchtung unterliegt spezifischen technischen Anforderungen und gesetzlichen Vorschriften, um eine sichere und effektive Beleuchtung zu gewährleisten:

  • Lichtstärke und Helligkeit: Für den Arbeitsbereich werden üblicherweise Lichtstärken von 20 bis 50 Lux empfohlen, um eine ausreichende Ausleuchtung zu erreichen. Die Leistung der Scheinwerfer variiert je nach Größe des Krans und des auszuleuchtenden Bereichs.
  • Schutzart (IP-Code): Aufgrund der rauen Umgebungsbedingungen auf Baustellen müssen Beleuchtungssysteme mindestens der Schutzart IP65 entsprechen, was Staubdichtigkeit und Schutz gegen Strahlwasser bedeutet. Höhere Schutzarten wie IP67 oder IP68 bieten zusätzlichen Schutz vor temporärem Untertauchen oder dauerhaftem Eindringen von Wasser.
  • Spannungsversorgung und Leistung: Die meisten Beleuchtungssysteme für Kräne werden mit 230V oder 400V Wechselspannung betrieben. Moderne LED-Systeme zeichnen sich durch eine hohe Energieeffizienz und lange Lebensdauer aus.
  • Vorschriften und Normen: Die Beleuchtung auf Baustellen muss den Anforderungen der Arbeitsstättenverordnung (ArbStättV) sowie der Technischen Regeln für Arbeitsstätten (ASR A3.4 „Beleuchtung“) entsprechen. Spezifische DGUV-Regeln und europäische Normen wie die EN 12464-2 für die Beleuchtung von Arbeitsstätten im Freien sind ebenfalls zu beachten. Diese legen unter anderem Mindestbeleuchtungsstärken und Anforderungen an die Gleichmäßigkeit der Ausleuchtung fest.
  • Farbwiedergabeindex (CRI): Ein hoher CRI-Wert (idealerweise über 70) ist wünschenswert, um Farben realitätsnah darzustellen, was für die Erkennung von Markierungen oder Farbcodes an Lasten relevant sein kann.

Positionierung und Ausrichtung der Beleuchtungselemente

Die korrekte Positionierung und Ausrichtung der Beleuchtung am Kran ist entscheidend für deren Wirksamkeit und die Vermeidung von Blendung. Beleuchtungselemente werden in der Regel am Oberwagen, am Ausleger und an der Kranspitze montiert. Die Leuchten sind so zu montieren und auszurichten, dass der gesamte Arbeitsbereich möglichst gleichmäßig ausgeleuchtet wird und Schattenbildung minimiert wird. Dabei ist darauf zu achten, dass weder der Kranführer noch andere Personen auf der Baustelle oder in der Umgebung geblendet werden. Eine Blendung kann zu einer erheblichen Unfallgefahr führen. Die horizontale und vertikale Ausrichtung der Strahler muss exakt justiert werden, um den gewünschten Lichtkegel zu erzeugen.

Moderne Beleuchtungstechnologien und Energieeffizienz

Die Entwicklung in der Beleuchtungstechnik hat zu erheblichen Fortschritten bei der Kranbeleuchtung geführt. Der Einsatz von LED-Technologie ist heute Standard. LED-Leuchten bieten gegenüber herkömmlichen Beleuchtungsmitteln entscheidende Vorteile:

  • Hohe Energieeffizienz: LEDs verbrauchen deutlich weniger Energie bei gleicher oder höherer Lichtausbeute, was zu geringeren Betriebskosten führt.
  • Lange Lebensdauer: LED-Leuchten haben eine wesentlich längere Lebensdauer, was Wartungsintervalle verlängert und den Austauschaufwand reduziert.
  • Robustheit: LEDs sind unempfindlicher gegenüber Erschütterungen und Vibrationen, was sie ideal für den Einsatz an Kränen macht.
  • Sofort volle Helligkeit: LEDs erreichen ihre volle Helligkeit sofort nach dem Einschalten, ohne Aufwärmzeit.
  • Intelligente Steuerungssysteme: Moderne Systeme können mit Dämmerungsschaltern, Bewegungsmeldern oder Dimmfunktionen ausgestattet werden. Dies ermöglicht eine bedarfsgerechte Beleuchtung und weitere Energieeinsparungen.

Wartung und Prüfung von Kranbeleuchtungssystemen

Eine regelmäßige Wartung und Prüfung der Beleuchtungseinrichtungen an Kränen ist unerlässlich, um deren Funktionstüchtigkeit und die Einhaltung der Sicherheitsstandards zu gewährleisten. Zu den Wartungsarbeiten gehören:

  • Sichtprüfungen: Kontrolle auf Beschädigungen an Gehäusen, Kabeln und Befestigungen.
  • Funktionsprüfungen: Überprüfung aller Beleuchtungseinheiten auf ordnungsgemäße Funktion und Helligkeit.
  • Reinigung: Die Reinigung der Leuchten und Reflektoren von Schmutz und Staub ist wichtig, um die optimale Lichtausbeute zu erhalten.
  • Austausch: Defekte Leuchtmittel oder Komponenten sind umgehend auszutauschen.
  • Elektrische Prüfungen: Regelmäßige Prüfungen der elektrischen Sicherheit, einschließlich der Erdung, sind durchzuführen.

Die Intervalle für Wartung und Prüfung richten sich nach den Herstellerangaben und den jeweiligen gesetzlichen Vorschriften.
